La carte mère représente la pièce centrale d’un PC, reliant les principales composantes (mémoire RAM, processeur, disque dur, carte graphique, etc.) entre elles et garantissant leur bon fonctionnement. Si vous souhaitez personnaliser votre machine pour en améliorer les performances, elle est le premier élément à choisir avec soin, car d’elle dépend en grande partie les possibilités d’évolution de votre ordinateur. À ce propos, il existe plusieurs formats de cartes mères, mais trois se distinguent par leur popularité et leurs caractéristiques spécifiques : l’ATX, le Micro-ATX et le Mini-ITX.

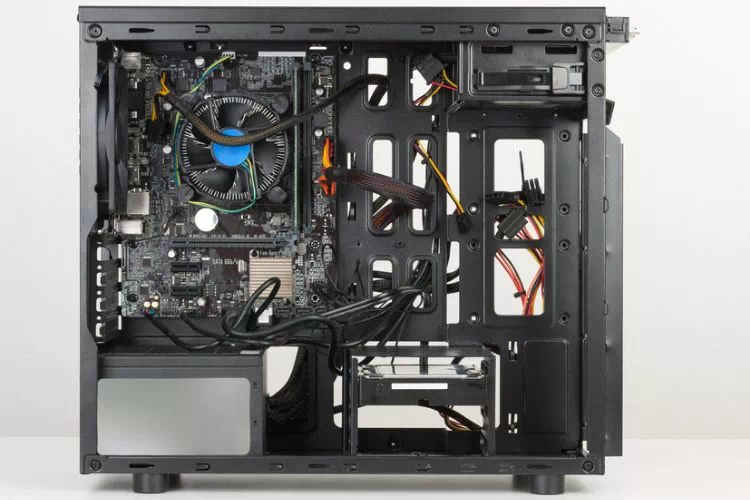

La carte mère ATX : la carte mère polyvalente
Le format ATX (Advanced Technology Extended), créé par Intel en 1995, est sans doute le plus répandu. Lorsqu’il s’agit de choisir parmi différents formats de cartes mères, ce modèle revient souvent, surtout en raison de sa capacité à supporter un large éventail de composants. En effet, l’ATX est potentiellement l’une des plus grandes cartes mères disponibles pour les ordinateurs grand public (avec des dimensions de 305 x 244 mm pour un modèle standard) et comprend, à elle seule :
- Un emplacement pour le processeur
- Quatre emplacements RAM
- Plusieurs ports d’extensions (pour les cartes graphiques, cartes son, carte réseau, etc.)
- Plusieurs ports SATA et USB (pour faciliter le stockage interne et externe), et plus encore.
Cette carte mère offre également une meilleure capacité de refroidissement, ce qui en fait un modèle parfait pour les ordinateurs de bureau destinés à des usages intensifs comme le gaming, le montage vidéo, la modélisation 3D, etc. Étant plus grande, cette pièce nécessite également un boîtier de grande taille.
La carte Micro-ATX : le modèle compact et économique
Le Micro-ATX est une version réduite du format ATX. Et bien qu’elle soit plus compacte, cette carte mère conserve une grande partie de la flexibilité offerte par l’ATX. Elle mesure 244 x 244 mm et dispose aussi de quatre emplacements pour la RAM, supporte les mêmes cartes graphiques et les mêmes processeurs que l’ATX. En gros, la carte mère Micro-ATX permet d’installer quasiment les mêmes composants qu’un ATX, mais dans un châssis plus compact et plus léger. Cela dit, son nombre d’emplacements pour les ports d’extensions et les ports SATA et USB est réduit.
Ce format de carte mère s’accompagne d’un boîtier plus petit que celui de l’ATX. L’intérêt est que ce dernier prend moins de place sur votre bureau. Il est, en outre, un choix intéressant pour les montages à petit budget, car il permet de réaliser des économies tant sur le coût de la carte mère que sur celui du boîtier.

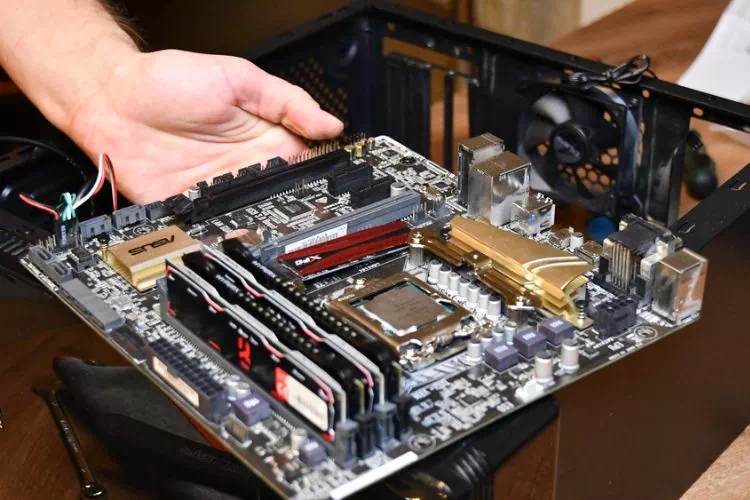

Le Mini-ITX : la carte mère à faible encombrement
C’est la plus petite taille de carte mère pour PC, avec des dimensions de seulement 170 x 170 mm. Ce modèle est particulièrement utilisé sur les mini PC ainsi que sur les systèmes de jeux portables. Évidemment, en raison de son format ultra-compact, la carte mère Mini-ITX se voit considérablement limitée en termes d’emplacements, et ne peut alors supporter que très peu de composants, contrairement aux autres modèles.
Cette carte mère ne dispose généralement que d’un seul port PCIe (utilisé pour connecter les cartes d’extensions), ce qui limite les possibilités d’évolution en termes de performances. De plus, elle ne possède que deux modules de mémoire RAM, et très peu de ports USB et SATA. Et pourtant, la carte mère Mini-ITX coûte souvent plus cher qu’une carte mère ATX.
ATX, Micro-ATX et Mini-ATX : quel format de carte mère choisir ?
Chaque type de carte est conçu pour répondre à des besoins spécifiques. S’il vous faut un ordinateur puissant et capable d’évoluer en fonction de vos besoins (augmenter la RAM, changer de carte graphique pour un modèle plus performant, installer plusieurs cartes d’extensions, etc.), l’ATX est le choix idéal. La carte mère Micro-ATX est également adaptée aux usages professionnels, ses avantages étant sa polyvalence, son plus faible encombrement et son prix. Bien qu’elle offre un peu moins de fonctionnalités que l’ATX, elle reste largement supérieure à la carte mère Mini-ITX dont les fonctionnalités sont beaucoup plus limitées. Ce dernier format est néanmoins un choix à privilégier si vous utilisez un mini-PC.
